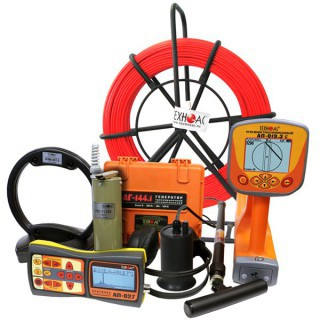

Трассотечеискатель Успех ТПТ-529КАЗ
Цена: По запросу
Склад: Под заказ до 10 дней
Склад: Под заказ до 10 дней
Купить Трассотечеискатель Успех ТПТ-529КАЗ со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru
Универсальный комплект для поиска мест прохождения металлических и неметаллических коммуникаций различными методами (электромагнитным, акустическим и методом зонда) с возможностью нанесения сохраненных параметров точек на карты, а также для обнаружения мест утечек в трубопроводах.
Назначение
- Определение местоположения подземных коммуникаций (металлических трубопроводов и кабельных линий) на глубине до 10 м и удалении до 5 км от места подключения генератора.
- Поиск и трассировки неметаллических трубопроводов методом «Зонд».
- Определение местоположения подземных неметаллических трубопроводов акустическим методом на глубине до 3 м.
- Сохранение координат нахождения коммуникации и параметров точек в памяти приемника и построение траектории трассы на карте.
- Определения мест повреждения кабельных линий электромагнитным и акустическим методами.
- Обследования участков местности перед проведением земляных работ.
- Обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Преимущества
- Акустический метод трассировки коммуникаций;
- Метод «Зонд» с использованием внутритрубного генератора;
- Активный электромагнитный метод поиска;
- Пассивный электромагнитный метод поиска;
- Акустический метод поиска утечек в трубопроводах;
Применение
- Теплосети
- Сети водоснабжения
- Газораспределительные сети
- Геодезия
Комплект поставки
- Генератор АГ-144.1
- Приемник АП-019.3
- Приемник АП-027
- Комплект малогабаритного автономного генератора МАГ-05.2.100
- Антенна индукционная ИЭМ-301.3
- Электромагнитный датчик ЭМД-247
- Акустический датчик АД-247
- Ударный механизм УМ-112
- Головные телефоны
- Батарейки для приемника АП-019.3 - 4 шт.
- Батарейки для приемника АП-027 (AA) - 4 шт.
- Держатель для приемника АП-027.00.010
- Источник питания для генератора
- Зарядное устройство генератора АГ-144.1 и кабели/li>
- Кабель для подключения нагрузки
- Кабель с крокодилами
- Кабель для подключения внешнего аккумулятора для генератора
- Аккумулятор и зарядное устройство для генератора МАГ-05.2.100
- Контакт магнитный АГ120.02.090
- Штырь заземления АГ110.02.004
- Крестовая отвертка
- Кабель мини-USB для подключения внешнего аккумулятора
- CD-диск с ПО
- Сумка для антенны ИЭМ-301.3
- Сумка для электромагнитного датчика ЭМД-247
- Руководство по эксплуатации
Спецификация
Приемник АП-019.3 - технические характеристики
| Квазирезонансные частоты фильтров | 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц |
| Диапазон частот «Широкая полоса» | 0,04…8 кГц |
| Частота фильтра в режиме «Зонд» | 512 Гц |
| Диапазон частот «Радио» | 8…40 кГц |
| Динамический диапазон входных сигналов | 120 дБ |
| Количество встроенных датчиков | 4 |
| Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц ) |
5 мкА на расстоянии 1 м |
| Объем памяти модуля GPS | 2300 «точек» |
| Подключаемые внешние датчики | КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС») |
| Управление чувствительностью |
|
| Определение глубины залегания трассы | 0....9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд» |
| Точность определения глубины залегания | ±5% |
| Измерение тока принимаемого сигнала | 0,01....9,99 А Автоматически в режиме «Трасса» |
| Точность определения оси коммуникации, в % от глубины залегания | ±5% |
| Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов | При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим) |
| Визуальная индикация | LCD дисплей, 320х240 пикселей, LED подсветка |
| Индицируемые параметры |
|
| Звуковая индикация | Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок |
| Источник питания | 4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция). |
| Время непрерывной работы от одного комплекта щелочных батарей | Не менее 20 часов |
| Автоматическое отключение питания при бездействии для экономии заряда | После 30 минут |
| Диапазон температур эксплуатации / хранения | -20…60 / -30…60°С |
| Степень защиты корпуса | IP54 |
| Габаритные размеры | 330х140х700 мм |
| Масса | 2,45 кг |
Акустический датчик АД-247 - технические характеристики.
| Габаритные размеры, мм | 130х60 |
| Масса, не более, кг | 0,95 |
Генератор АГ-114.1. Технические характеристики.
| Значения выходных мощностей (SIN), задаваемые пользователем, Вт | Автономно: 7,5 / 15 / 30 / 60 – непрерывно, 15 / 30 / 60 / 120 – импульсы. С дополнительным внешним питанием 12/24 В: 45 / 90 – непрерывно, 90/180 – импульсы. |
| Усилитель мощности (SIN) | CLASS D КПД 80% |
| Максимальное выходное напряжение (SIN), В | 220 - автономно, 330 - с доп. аккумулятором 12/24 В |
| Максимальный выходной ток (SIN), А | 10 |
| Частоты генерации (SIN), Гц | 512, 1024, 8192, чередование 3-х частот |
| Допустимое сопротивление нагрузки (SIN) | Любое |
| Диапазоны сопротивлений нагрузки в которых возможно достижение мощностей 7,5 и 180 Вт (SIN) | Для 7,5 Вт – 0,1…14500 Ом. Для 180 Вт – 1,8…500 Ом. |
| Согласование с нагрузкой (SIN) | автоматическое достижение заданной мощности |
| Частоты следования импульсов (УДАР), Гц | 0,5 / 1 / 2 |
| Время работы в автономном режиме при температуре окружающей среды 20ºС, не менее | «SIN» - 2 час при 60 Вт – непрерывно, 10 час при 120 Вт – импульсы. «УДАР» - 10 ч при максимальной частоте ударов 2 Гц |
| Питание | 2 автоном. аккум. 12 В/7 Ач, сетевой блок 15 В, внеш. аккум. 12/24 В, комбинированное: автоном. 12/24 В + внеш. 12/24 В. |
| Время зарядки автономного питающего комплекта, не более, час | 4 |
| Габаритные размеры, не более, мм | 250х215х165 |
| Вес не более, кг | 8,2 |
Электромагнитный датчик ЭМД-247 - технические характеристики.
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Индуктивная антенна ИЭМ-301.3. Технические характеристики.
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
Малогабаритный автономный генератор МАГ-05.1.100 - технические характеристики
| Частота генерации | 512 Гц |
| Диметр генератора | 40 мм |
| Длина генератора | 160 мм |
| Вес генератора | 318±20 г |
| Диаметр троса ПУ | 6 мм |
| Длина троса ПУ | 20/40/80/100 м |
| Диаметр вспомогательного троса | 2 мм |
Механизм ударный УМ-112М
| Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки |
любое верхнее |
| Длина соединительного кабеля, не менее, м | 5 |
| Диаметр исследуемой трубы, мм | от 50 |
| Габаритные размеры, не более, мм | 90 х 200 |
| Масса комплекта, не более, кг | 3 |
Приемник АП-027 - технические характеристики
| Датчики | ЭМД/ДКИ/ДОДК/КИ | АД |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал) |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. | Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…2,00 кГц | 0,1…2,00 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны - синтезированный звук ЧМ. | - | |
| Встроенный динамик - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Прочие характеристики | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220 ´ 102 ´ 42 (мм) | |
| Масса электронного блока, не более | 0,46 кг | |
