Трассотечеискатель Успех АТГ-525.60Н

Цена: По запросу

Склад: Под заказ до 10 дней

Купить трассотечеискатель Успех АТГ-525.60Н со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Трассотечеискатель Успех АТГ-525.60Н - назначение

Определение местоположения и глубины залегания скрытых коммуникаций на глубине до 6 м и удалении до 5 км от места подключения генератора;
определение мест повреждения кабельных линий;
обследование участков местности перед проведением земляных работ;
обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Преимущества

Три устройства в одном комплекте
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Возможность выбора мощности в зависимости от решаемых задач.
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Способы применение

Пассивный поиск: трассопоиск без использования генератора.
Активный поиск: трассопоиск с использования генератора
Поиск места повреждения силового кабеля: трассопоиск с использования генератора двумя методами - индукционным и акустическим.
Режим течепоиска: определение местоположения разгерметизации трубопровода.

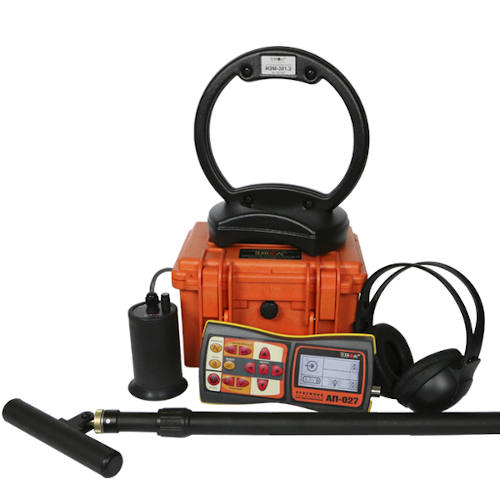

Комплект поставки

Генератор АГ-114.1;
Приёмник АП-027;
Электромагнитный датчик ЭМД-247;
Антенна рамочная ИЭМ-301.2;
Датчик акустический АД-247;
Головные телефоны;
Батарейки для приемника АП-027 (AA) - 4 шт.
Держатель для приемника АП-027.00.010
Источник питания
Кабель АГ144.02.020/li>
Кабель AG144.02.060
Кабель с крокодилами
Кабель АГ105.02.020
Контакт магнитный АГ120.02.090
Штырь заземления АГ110.02.004
Ключ шестигранный 2,5*57 мм
Крестовая отвертка
Кабель мини-USB для подключения внешнего аккумулятора
Сумка для антенны ИЭМ-301.3
Сумка для электромагнитного датчика ЭМД-247
Сумка для генератора "АГ-144.1"
Сумка для комплекта
Руководство по эксплуатации

Трассотечеискатель Успех АТГ-525.60Н - спецификация

Генератор АГ-114.1

Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512/1024/8192
Частоты следования ударов нч / сч / вч	0,5/1/2
Режимы генерации	«SIN» «непрерыв» «SIN» «» «SIN» «3част» «УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	220 330 140
Выходная мощность, Вт
при автономном питании с добавлением внешнего аккумулятора 12/24В - при питании от сетевого блока	От 7,5 до 120 От 45 до 180 От 18 до 72
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Источники питания	Встроенный акк.комплект Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,2
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	минус 30…+45ºС
Класс климатической защиты	IP54

Приемник АП-027 - технические характеристики

Датчики	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.	Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)	0,05…2,00 кГц	0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный динамик - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Прочие характеристики
Допустимый диапазон температур окружающей среды при эксплуатации	минус 20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более	0,46 кг

Акустический датчик АД-247 - технические характеристики

Габаритные размеры, мм	130х60
Масса, не более, кг	0,95

Электромагнитный датчик ЭМД-247 - технические характеристики

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
