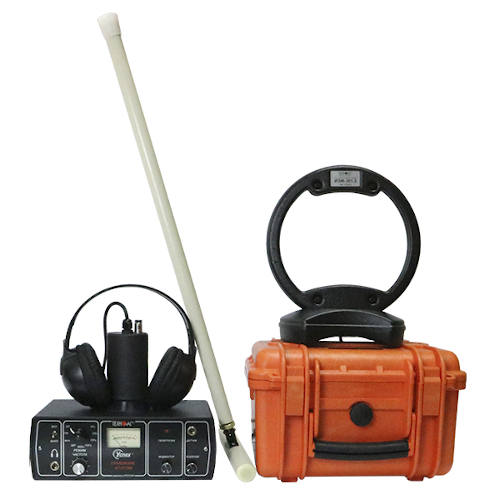

Трассотечеискатель Атлет ТЭК-120А

Цена: По запросу

Склад: Под заказ до 10 дней

Купить трассотечеискатель Атлет ТЭК-120А со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Трассотечеискатель Атлет ТЭК-120А - назначение

Поиск подземных трасс, электрических кабелей, армированных оптоволоконных линий и трубопроводов на расстоянии до 10 км, а также определения глубины их залегания и мест повреждения до 6 м;
определения мест повреждения силовых кабельных линий индукционным и акустическим методами;
трассировка и контроль изоляции защитных покрытий газопровода;
обследования участков местности перед проведением земляных работ;
обнаружения мест разгерметизации трубопроводов на глубине до 3 м.

Преимущества

Три устройства в одном комплекте
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Мощный генератор обеспечивает трассировку кабеля на расстоянии до 10 км
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Решаемые задачи

трассировка кабеля и определение глубины залегания;
поиск места повреждения силового кабеля;
Поиск металлических трубопроводов и определение глубины залегания;
Поиск мест пересечения трубопроводов и кабеля;
определение мест утечки.

Комплект поставки

Генератор АГ-120Т;
Приёмник АП-010М;
Электромагнитный датчик ЭМД-227;
Антенна рамочная ИЭМ-301.2;
Датчик акустический АД-220;
Головные телефоны;
Кабель AG120.02.060;
Кабель АГ120.02.020;
Кабель АГ120.02.030;
Кабель АГ105.02.020;
Контакт магнитный АГ120.02.090;
Штырь заземления АГ110.02.004;
Батарейка R14;
Сумка для генератора "АГ-120Т";
Сумка для приемника "АП-010М";
Сумка для батарейного отсека приемника;
Сумка для антенны;
Сумка для "ЭМД-227М";
Сумка для комплекта;
Руководство по эксплуатации.

Трассотечеискатель Атлет ТЭК-120А - спецификация

Генератор АГ-120Т. Технические характеристики

Частоты генерируемого сигнала	Диапазон 200...9999
Режимы генерации
режим 1	непрерывный
режим 2	кратковременные посылки импульсов
режим 3	трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А	10 15
Максимальное выходное напряжение, В
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	24 220 330 140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании	120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В	180 непрерывно и «3F»
- от сетевого блока питания, Вт	70
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм	305х270х194
Масса электронного блока, не более, кг	12
Диапазон эксплуатационных температур, °С	-30 …+60

Приёмник АП-010М - технические характеристики

Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В, тип элементов питания	9⁺¹_-2,56 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х150
Масса, не более, кг	1,5
Температура эксплуатации, °С	-30 ... +50

Акустический датчик АД-220 - технические характеристики

Чувствительность, V/g	5
Габаритные размеры, мм	105х110
Масса, не более, кг	1,5

Электромагнитный датчик ЭМД-227М - технические характеристики

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024; 512 Гц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.3. Технические характеристики

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
