Трассотечеискатель Успех АТГ-425.20Н

Цена: По запросу
Склад: Под заказ до 10 дней

Купить трассотечеискатель Успех АТГ-425.20Н со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Трассотечеискатель Успех АТГ-425.20Н - назначение

  • Определение местоположения и глубины залегания скрытых коммуникаций на глубине до 6 м и удалении до 5 км от места подключения генератора;
  • определение мест повреждения кабельных линий;
  • обследование участков местности перед проведением земляных работ;
  • проведение работ по поиску скрытой проводки;
  • обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Преимущества

  • Три устройства в одном комплекте
    • Трассоискатель с электромагнитным датчиком;
    • Трассоискатель с акустическим датчиком;
    • Течеискатель с акустическим датчиком.
  • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт).
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Решаемые задачи

  • Трассировка кабеля и определение глубины залегания.
  • Поиск места повреждения силового кабеля.
  • Поиск металлических трубопроводов и определение глубины залегания.
  • Поиск мест пересечения трубопроводов и кабеля.
  • Определение мест утечки.

Способы применение

  • Пассивный поиск: трассопоиск без использования генератора.
  • Активный поиск: трассопоиск с использования генератора
  • Поиск места повреждения силового кабеля: трассопоиск с использования генератора двумя методами - индукционным и акустическим.
  • Режим течепоиска: определение местоположения разгерметизации трубопровода.

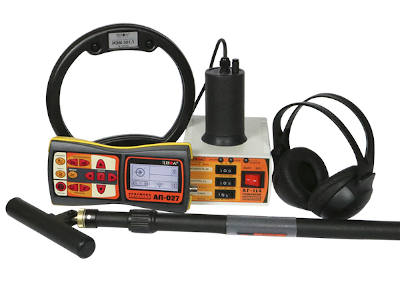

Комплект поставки

  • Генератор АГ-114;
  • Приёмник АП-027;
  • Электромагнитный датчик ЭМД-247;
  • Антенна рамочная ИЭМ-301.2;
  • Датчик акустический АД-227;
  • Головные телефоны;
  • Сумка;
  • Руководство по эксплуатации.

Трассотечеискатель Успех АТГ-425.20Н - спецификация

Генератор АГ-114.1

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт 5, 10, 20
Усилитель мощности CLASS D КПД 80%
Частоты генерации (непрерывно или импульсы), Гц 512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки (SIN) Любое
Согласование с нагрузкой (SIN) Автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час 5
Питание 1 аккум. 12В/2,2 Ач
Габаритные размеры, не более, мм 190х140х80
Вес не более, кг 2,2

Приемник АП-027 - технические характеристики.

Датчики ЭМД/ДКИ/ДОДК/КИ АД
Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
Вид принимаемого сигнала Выбирается оператором как «непрерывный / импульсный» Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)
Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц. Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
Визуальная индикация ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
Головные телефоны - синтезированный звук ЧМ. -
Встроенный динамик - синтезированный звук ЧМ.
Питание Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее 20 часов
Прочие характеристики
Допустимый диапазон температур окружающей среды при эксплуатации минус 20ºС…+50ºС
Класс защиты от внешних воздействий IP54
Габаритные размеры электронного блока 220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более 0,46 кг

Акустический датчик АД-227 - технические характеристики.

Чувствительность, V/g 5
Габаритные размеры, мм 105х75
Масса, не более, кг 1,5

Электромагнитный датчик ЭМД-247 - технические характеристики.

Тип преобразователя резонансная ферритовая магнитная антенна
Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания От приемника
Коммутация резонанса Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

Дополнительное оборудование

  • Датчик контроля качества изоляции ДКИ-117
  • Датчик-определитель дефектов коммуникаций ДОДК-117
  • Клещи индукционные КИ-110
  • Накладная рамка НР-117
  • Комплект АДМ-227
