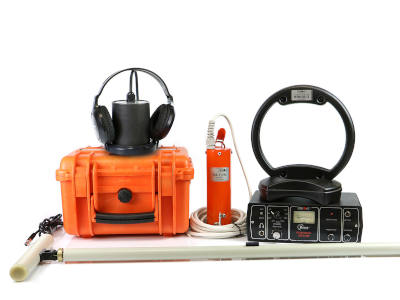

Трассотечеискатель Атлет ТЭК-120ТУЗ

Цена: По запросу

Склад: Под заказ до 10 дней

Купить трассотечеискатель Атлет ТЭК-120ТУЗ со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Трассотечеискатель Атлет ТЭК-120ТУЗ - назначение

Определение местоположения и глубины залегания скрытых коммуникаций на глубине до 6 м и удалении до 10 км от места подключения генератора;
Поиск места повреждения силового кабеля индукционным и акустическим методами;
Высокоэффективный поиск мест повреждения кабелей;
Трассировка неметаллических и металлических трубопроводов акустическим методом и поиск утечек из трубопроводов;

Преимущества

Три устройства в одном комплекте
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Мощный генератор обеспечивает трассировку кабеля на расстоянии до 10 км
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

Комплект поставки

Генератор АГ-120Т;
Приёмник АП-010М;
Электромагнитный датчик ЭМД-227;
Антенна рамочная ИЭМ-301.2;
Датчик акустический АД-220;
Головные телефоны;
Ударный механизм УМ-112М;
Сумка;
Руководство по эксплуатации.

Трассотечеискатель Атлет ТЭК-120ТУЗ - спецификация

Генератор АГ-120Т. Технические характеристики.

Частоты генерируемого сигнала	Диапазон 200...9999
Режимы генерации
режим 1	непрерывный
режим 2	кратковременные посылки импульсов
режим 3	трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А	10 15
Максимальное выходное напряжение, В
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	24 220 330 140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании	120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В	180 непрерывно и «3F»
- от сетевого блока питания, Вт	70
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм	305х270х194
Масса электронного блока, не более, кг	12
Диапазон эксплуатационных температур, °С	-30 …+60

Приёмник АП-010М - технические характеристики.

Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап), «КП».
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В, тип элементов питания	9⁺¹_-2,56 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х150
Масса, не более, кг	1,5
Температура эксплуатации, °С	-30 ... +50

Акустический датчик АД-220 - технические характеристики.

Чувствительность, V/g	5
Габаритные размеры, мм	105х110
Масса, не более, кг	1,5

Электромагнитный датчик ЭМД-227М - технические характеристики.

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса, Гц	8928; 1024; 512 Гц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

Механизм ударный УМ-112М

Рабочее положение крепления ударного механизма на трубу: допустимое - оптимальное для максимальной дальности трассировки	любое верхнее
Длина соединительного кабеля, не менее, м	5
Диаметр исследуемой трубы, мм	от 50
Габаритные размеры, не более, мм	90 х 200
Масса комплекта, не более, кг	3
