Трассотечеискатель Атлет ТЭК-127АН

Цена: По запросу

Склад: Под заказ до 10 дней

Купить трассотечеискатель Атлет ТЭК-127АН со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Трассотечеискатель Атлет ТЭК-127АН - назначение

Определение местоположения и глубины залегания скрытых коммуникаций на глубине до 6 м и удалении до 10 км от места подключения генератора;
Поиск места повреждения силового кабеля индукционным методом;
Определение мест повреждения кабельных линий акустическим методом;
Поиск мест пересечения трубопроводов и кабеля;
Обнаружение мест разгерметизации трубопроводов на глубине до 3 м.

Преимущества

Три устройства в одном комплекте
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Мощный генератор обеспечивает трассировку кабеля на расстоянии до 10 км
Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

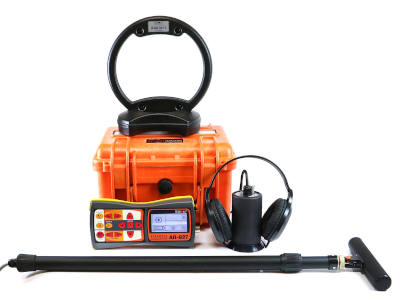

Комплект поставки

Генератор АГ-120Т;
Приёмник АП-027;
Электромагнитный датчик ЭМД-247;
Антенна рамочная ИЭМ-301.2;
Датчик акустический АД-227;
Головные телефоны;
Сумка;
Руководство по эксплуатации.

Трассотечеискатель Атлет ТЭК-127АН - спецификация

Генератор АГ-120Т. Технические характеристики.

Частоты генерируемого сигнала	Диапазон 200...9999
Режимы генерации
режим 1	непрерывный
режим 2	кратковременные посылки импульсов
режим 3	трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А	10 15
Максимальное выходное напряжение, В
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	24 220 330 140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании	120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В	180 непрерывно и «3F»
- от сетевого блока питания, Вт	70
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм	305х270х194
Масса электронного блока, не более, кг	12
Диапазон эксплуатационных температур, °С	-30 …+60

Приемник АП-027 - технические характеристики.

Датчики	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50…60Гц/100…120Гц/512Гц/ 1024Гц/ 8928Гц/33кГц.	Ограничение диапазона «снизу» 0,1/0,15/0,21/0,31/0,45/0,65/0,95/1,38кГц. Ограничение диапазона «сверху» 2,00/1,38/0,95/0,65/0,45/0,31/0,21/0,15кГц.
«Широкая полоса» (частотный диапазон)	0,05…2,00 кГц	0,1…2,00 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный динамик - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Прочие характеристики
Допустимый диапазон температур окружающей среды при эксплуатации	минус 20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 ´ 102 ´ 42 (мм)
Масса электронного блока, не более	0,46 кг

Акустический датчик АД-227 - технические характеристики.

Чувствительность, V/g	5
Габаритные размеры, мм	105х75
Масса, не более, кг	1,5

Электромагнитный датчик ЭМД-247 - технические характеристики.

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
