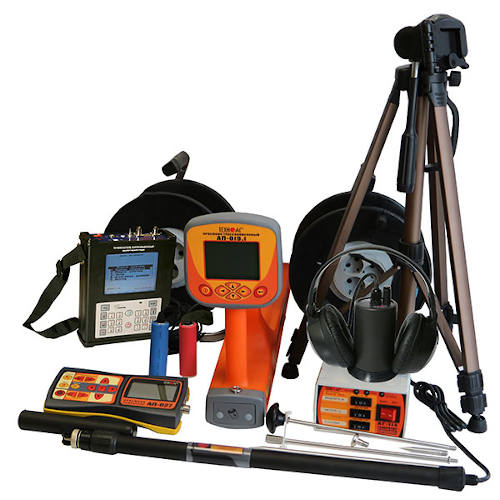

Корреляционный течеискатель Искор-549КД

Цена: По запросу

Склад: Под заказ до 10 дней

Купить корреляционный течеискатель Искор-549КД со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Корреляционный течеискатель Искор-549КД - назначение

Поиск места разгерметизации трубопровода корреляционным и акустическим методами
Поиск подземных коммуникаций (кабели, трубопроводы)
Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
Функция сохранения координат для нанесения на карту.
Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Уточнение места утечки акустическим течеискателем.
Диагностика запорной арматуры.

Преимущества

высокая помехозащищенность;
оперативность и скорость расчетов;
ударозащищенные водонепроницаемые датчики;
малые габариты и вес;
высокая точность определения мест разгерметизации, удобство в эксплуатации;
возможность обнаружения подземных коммуникация в режиме «трасса» и отображением оси коммуникации и глубины залегания
проведение трассировки подземных коммуникаций в активном режиме от генератора;
встроенный модуль GPS/ГЛОНАСС сохранения координат с последующим нанесением трассы коммуникации на карту;
создание информационной базы данных состояния трубопроводов и результатов диагностики трубопроводов;

Применение

Системы водоснабжения и теплосети (распределительные и магистральные), выполненные из чугунных, стальных и пластиковых труб.
Диагностика и контроль герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Комплект поставки

Корреляционный течеискатель "ВУ"
Внешний модуль
Датчик
Антенна
Удлинитель сигнального провода на катушках (25 м)
Штатив
Сетевой адаптер
Аккумуляторные батареи Ni-Mh типа «АА»
Генератор АГ-144.1
Приемник АП-019.3
Приемник АП-027
Акустический датчик АД-247
Электромагнитный датчик ЭМД-247
Ударный механизм "УМ-112"
Комплект малогабаритного автономного генератора МАГ-05.1.100
Транспортные сумки
Руководство по эксплуатации

Корреляционный течеискатель Искор-549КД - спецификация

Рабочий диапазон частот, Гц	10-10 000
Эффективная рабочая длина обследуемого участка, м - при использовании одной катушки - при использовании двух катушек - при использовании радиоканала	250 500 до 1500 *
Пределы основной допускаемой погрешности при измерении временных интервалов, в диапазонах, мс, (при скорости звука равной 1200 м/с) - от 15 до 120 мс - от 120 до 490 мс - от 490 до 740 мс	± 0,2 (0,24 м) ± 0,3 (0,36 м) ± 0,5 (0,6 м)
Дисплей	Графический, 320 х 240 точек, с подсветкой
Встроенная энергонезависимая память , Мб	512
Максимальное количество точек выборки	8192
Максимальное разрешение по расстоянию (при скорости звука прибл.1300 м/с), м	0,04
Отображаемые функции	Сигнал Спектр Кросс Спектр Кросс Корреляция Когерентность Фазовый Кросс Спектр Расчетная Кросс Корреляция. Отключаемое подавление помех. Результаты расчета места утечки.
Рабочая температура: - измерительный блок - выносной усилитель - первичный преобразователь (датчик)	-10….+55 ° С. -20….+65 ° С. -50…+ 125 ° С.
Время автономной работы, ч, не менее	8
Потребляемая мощность, Вт, не более	6
Вес измерительного блока, кг	2

Приёмник АП-027 - технические характеристики.

Датчики	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный динамик - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Прочие характеристики
Допустимый диапазон температур окружающей среды при эксплуатации	минус 20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 (мм)
Масса электронного блока, не более	0,46 кг

ЭМД - электромагнитный датчик;
ДКИ - датчик контроля качества изоляции;
ДОДК - датчик определитель дефектов коммуникаций;
КИ -клещи индукционные;
АД - акустическмй датчик.

Приемник АП-019.3 - технические характеристики

Квазирезонансные частоты фильтров	50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	КИ-110(105), НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью	Автоматическое – для 2D отображения «Трасса» Полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» Автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	0....9,99 м Автоматически в режиме «Трасса» По нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	0,01....9,99 А Автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	При совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	2D визуализация положения трассы относительно прибора Глубина залегания трассы Ток сигнала Графики уровня сигнала Сила сигнала Параметры настройки и управления
Звуковая индикация	Встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С»; - внешний аккумулятор (Power Bank - опция).
Время непрерывной работы от одного комплекта щелочных батарей	Не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	После 30 минут
Диапазон температур эксплуатации / хранения	-20…60 / -30…60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг

Акустический датчик АД-247 - технические характеристики.

Габаритные размеры, мм	130х60
Масса, не более, кг	0,95

Генератор АГ-114.1. Технические характеристики.

Значения выходных мощностей (SIN), задаваемые пользователем, Вт	Автономно: 7,5 / 15 / 30 / 60 – непрерывно, 15 / 30 / 60 / 120 – импульсы. С дополнительным внешним питанием 12/24 В: 45 / 90 – непрерывно, 90/180 – импульсы.
Усилитель мощности (SIN)	CLASS D КПД 80%
Максимальное выходное напряжение (SIN), В	220 - автономно, 330 - с доп. аккумулятором 12/24 В
Максимальный выходной ток (SIN), А	10
Частоты генерации (SIN), Гц	512, 1024, 8192, чередование 3-х частот
Допустимое сопротивление нагрузки (SIN)	Любое
Диапазоны сопротивлений нагрузки в которых возможно достижение мощностей 7,5 и 180 Вт (SIN)	Для 7,5 Вт – 0,1…14500 Ом. Для 180 Вт – 1,8…500 Ом.
Согласование с нагрузкой (SIN)	автоматическое достижение заданной мощности
Частоты следования импульсов (УДАР), Гц	0,5 / 1 / 2
Время работы в автономном режиме при температуре окружающей среды 20ºС, не менее	«SIN» - 2 час при 60 Вт – непрерывно, 10 час при 120 Вт – импульсы. «УДАР» - 10 ч при максимальной частоте ударов 2 Гц
Питание	2 автоном. аккум. 12 В/7 Ач, сетевой блок 15 В, внеш. аккум. 12/24 В, комбинированное: автоном. 12/24 В + внеш. 12/24 В.
Время зарядки автономного питающего комплекта, не более, час	4
Габаритные размеры, не более, мм	250х215х165
Вес не более, кг	8,2

Электромагнитный датчик ЭМД-247 - технические характеристики.

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
