Корреляционный течеискатель Искор-305
Склад: Под заказ до 10 дней
Купить корреляционный течеискатель Искор-305 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru
Корреляционный течеискатель Искор-305 - назначение
Корреляционный течеискатель “ИСКОР-305” - переносной прибор, предназначенный для точного и быстрого обнаружения мест утечек, жидкости из скрытых коммуникаций и несанкционированных врезок в трубопроводах хозяйственно-питьевого водоснабжения, горячего водоснабжения, отопления и других систем трубопроводов, при условии, что транспортируемая среда в трубопроводе под давлением.
ИСКОР-305 позволяет фиксировать акустические сигналы при помощи двух пьезоэлектрических акустических датчиков и отображает график корреляционной функции. Регулируемый фильтр помогает выделить нужный сигнал и ограничить влияние помех.
Индикация утечки осуществляется визуально по графику корреляционной функции.
Преимущества
- наличие 2-х радиоканалов;
- высокая помехозащищенность, регулируемый фильтр;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- визуальная индикация утечки по графику корреляционной функции;
Применение
- Теплосети.
- Водоканал.
- ЖКХ.
- Продуктопроводы.

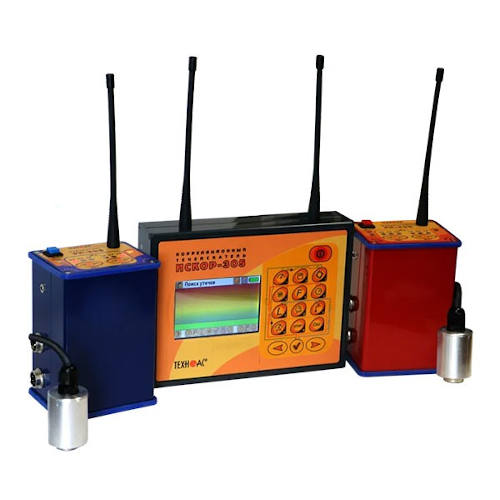

Комплект поставки
- Приемник корреляционного течеискателя КП-305
- Предусилитель-передатчик УП-305 красный
- Предусилитель-передатчик УП-305 синий
- Акустический датчик АДК-305 2 шт.
- Антенна 4 шт.
- Источник питания
- Кабель-разветвитель для зарядки
- SD-карта (8 Гб)
- Картридер USB - SD/MicroSD
- Наушники
- Чемодан-кейс
- Руководство по эксплуатации
Корреляционный течеискатель Искор-305 - спецификация
| Параметр | Значение |
|---|---|
| Длина диагностируемого участка трубопровода, м | от 10 до 1000 |
| Диаметр трубопровода, мм | от 25 до 800 |
| Давление в трубопроводе, атм | не менее 1,5 |
| Точность определения утечки (максимума корреляционной функции) при усреднении по 60 измерениям, см: | |
| - от 10 до 250 м | не более ±5 |
| - от 250 до 500 м | не более ±10 |
| - от 500 до 1000 м | не более ±15 |
| Время построения корреляционной функции при усреднении по 60 измерениям, мин: | |
| - от 10 до 250 м | не более 3 |
| - от 250 до 500 м | не более 4,5 |
| - от 500 до 1000 м | не более 4,5 |
| Частоты фильтрации сигнала утечки: | |
| - фильтр нижних частот, кГц | 1,0; 1,5; 2,2 |
| - фильтр верхних частот, кГц | 0,3; 0,4; 0,5 |
| - цифровой фильтр, Гц | от 65 до 4500 |
| Дальность работы радиоканала 433 МГц между корреляционным приемником и каждым предусилителем-передатчиком, м | не менее 500 |
| Дисплей | графический, TFT, 320х480 точек |
| Электропитание | встроенные Li-Ion аккумуляторы |
| Время заряда аккумуляторов от комплектного источника питания с зарядным устройством, час | не более 6 |
| Допустимый диапазон температур окружающей среды при эксплуатации, °С | от минус 25 до 45 |
| Время непрерывной работы, час: | |
| - в нормальных условиях | не менее 8 |
| - при пониженной температуре минус 25°С | не менее 6 |
| Средняя наработка на отказ, час | не менее 2000 |
| Класс защиты от внешних воздействий: | |
| - акустического датчика АДК-305 | IP65 |
| - предусилителя-передатчика УП-305 | IP51 |
| - корреляционного приемника КП-305, источника питания, зарядного устройства | IP42 |
| Габаритные размеры, мм: | |
| - акустического датчика АДК-305 | Ø36, Н=68, Lкабеля=5 м |
| - предусилителя-передатчика УП-305 | 135×95×78 |
| - корреляционного приемника КП-305 | 152×203×51 |
| Масса, кг: | |
| - акустического датчика АДК-305 | 0,3 |
| - предусилителя-передатчика УП-305 | 0,9 |
| - корреляционного приемника КП-305 | 1,3 |
