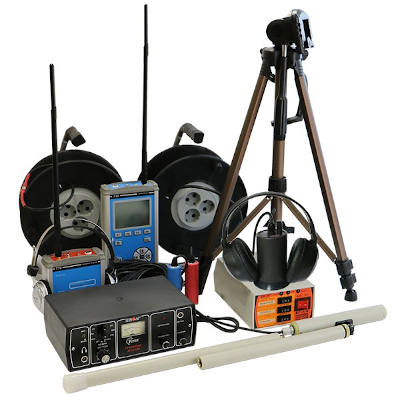

Корреляционный течеискатель Искор-210

Цена: По запросу

Склад: Под заказ до 10 дней

Купить корреляционный течеискатель Искор-210 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Корреляционный течеискатель Искор-210 - назначение

Поиск места разгерметизации трубопровода.
Поиск подземных коммуникаций (кабели, трубопроводы) пассивным и активным методами.

Преимущества

наличие радиоканалов;
высокая помехозащищенность;
оперативность и скорость расчетов;
ударозащищенные водонепроницаемые датчики;
малые габариты и вес;
высокая точность определения мест разгерметизации, удобство в эксплуатации;
возможность обнаружения подземных коммуникаций в пассивном режиме (ШП, 50 и 100 Гц);
проведение трассировки подземных коммуникаций в активном режиме от генератора;
уточнение места утечки акустическим методом в режимах спектр и график.

Применение

Системы водоснабжения и теплосети (распределительные и магистральные), выполненные из чугунных, стальных и пластиковых труб.
Диагностика и контроль герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

Комплект поставки

Корреляционный течеискатель (ВУ) - 1 шт.
Внешний модуль - 1 шт.
Датчик - 2 шт.
Антенна - 2 шт.
Удлинитель сигнального провода на катушках (25 м) - 2 шт.
Штатив - 1 шт.
Сетевой адаптер - 2 шт.
Аккумуляторные батареи Ni-Mh типа АА - 8 шт.
Генератор АГ-114
Приемник АП-010м
Акустический датчик АД-220
Электромагнитный датчик ЭМД-227
Руководство по эксплуатации
Транспортные сумки

Корреляционный течеискатель Искор-210 - спецификация

Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода	100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800 мм
Дальность радиосвязи , м	до 200
Минимальное давление в трубопроводе, кг/см²	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	аккумуляторы 4 шт. типа АА Ni-Mh, 2,3 А/ч
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Защита корпуса от пыли и влаги	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

Генератор АГ-114М. Технические характеристики.

Выходная мощность при работе на согласованную нагрузку (в зависимости от режима включения), Вт	5, 10, 20
Усилитель мощности	CLASS D КПД 80%
Частота генерации (непрерывно или импульсы), Гц	512, 1024, 8928, чередование 3-х частот
Допустимое сопротивление нагрузки	любое (0...∞)
Согласование с нагрузкой	автоматическое
Время непрерывной работы при выходной мощности 20 Вт (импульсы), час	5
Питание	1 аккум. 12В/2,2 Ач
Габаритные размеры электронного блока, не более, мм	190х140х80
Вес генератора в чехле, не более, кг	2,2

Приёмник АП-010М - технические характеристики.

Девять режимов работы на 26 частотных диапазонах, Гц	50, 100, 512, 1024, 8928, «ШП», «ФНЧ» (10 диап), «ПФ» (10 диап)
Общий коэффициент усиления по звуковому тракту, дБ	35
Напряжение питания, В Тип элементов питания	9+1-2,5 6 х 1,5 В (батареи типа “С”)
Мощность, подводимая к головным телефонам, мВт	100
Потребляемая мощность, не более, Вт	0,9
Габаритные размеры прибора, не более, мм	250х90х150
Масса, не более, кг	1,2

Акустический датчик АД-220 - технические характеристики.

Чувствительность, V/g	5
Габаритные размеры, мм	105х110
Масса, не более, кг	1,5

Электромагнитный датчик ЭМД-227 - технические характеристики.

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	512 Гц / 1024 Гц / 8192 Гц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Индуктивная антенна ИЭМ-301.2 - технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
