Корреляционный течеискатель Искор-205

Цена: По запросу

Склад: Под заказ до 10 дней

Купить корреляционный течеискатель Искор-205 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Корреляционный течеискатель Искор-205 - назначение

Поиск места разгерметизации трубопровода.
Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.

Преимущества

наличие радиоканалов;
высокая помехозащищенность;
оперативность и скорость расчетов;
ударозащищенные водонепроницаемые датчики;
малые габариты и вес;
высокая точность определения мест разгерметизации, удобство в эксплуатации;
возможность обнаружения подземных коммуникаций в пассивном режиме (ШП, 50 и 100 Гц);
уточнение места утечки акустическим методом в режимах спектр и график.

Применение

Системы водоснабжения и теплосети (распределительные и магистральные), выполненные из чугунных, стальных и пластиковых труб.
Диагностика и контроль герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

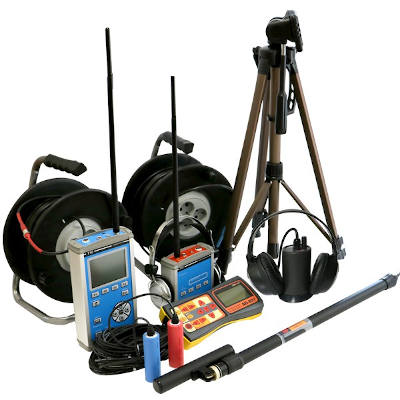

Комплект поставки

Корреляционный течеискатель (ВУ) - 1 шт.
Внешний модуль - 1 шт.
Датчик - 2 шт.
Антенна - 2 шт.
Удлинитель сигнального провода на катушках (25 м) - 2 шт.
Штатив - 1 шт.
Сетевой адаптер - 2 шт.
Аккумуляторные батареи Ni-Mh типа АА - 8 шт.
Акустический течеискатель с функцией пассивного обнаружения кабелей, трубопроводов (приемник, акустический и электромагнитный датчик, головные телефоны)
Руководство по эксплуатации
Транспортные сумки

Корреляционный течеискатель Искор-205 - спецификация

Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода, мм	100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800
Дальность радиосвязи , м	до 200
Минимальное давление в трубопроводе, кг/см²	1,5
Фильтры: нижних частот/верхних частот Гц	100, 300, 600/630, 1250, 2500
Рабочие частоты коррелятора, Гц	60 ... 5000
Питание вычислителя коррелятора, В	аккумуляторы 4 шт. типа АА Ni-Mh, 2,3 А/ч
Радиосвязь с внешним модулем	2,4 ГГц
Температура окружающей среды, ºС	-20 ... +40
Дисплей	Графический, LCD, 320х240 точек
Защита корпуса от пыли и влаги	IP42
Размеры	125х227х45 мм
Масса	1,0 кг

Приёмник АП-027 - технические характеристики.

Датчики	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны - синтезированный звук ЧМ.	-
	Встроенный динамик - синтезированный звук ЧМ.
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Прочие характеристики
Допустимый диапазон температур окружающей среды при эксплуатации	минус 20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 x 102 x 42 (мм)
Масса электронного блока, не более	0,46 кг

ЭМД - электромагнитный датчик;
ДКИ - датчик контроля качества изоляции;
ДОДК - датчик определитель дефектов коммуникаций;
КИ -клещи индукционные;
АД - акустическмй датчик.

Акустический датчик АД-227 - технические характеристики.

Чувствительность, V/g	5
Габаритные размеры, мм	105х110
Масса, не более, кг	1,2

Электромагнитный датчик ЭМД-247 - технические характеристики.

Тип преобразователя	резонансная ферритовая магнитная антенна
Частота резонанса	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)
