Корреляционный течеискатель Искор-219
Цена: По запросу
Склад: Под заказ до 10 дней
Склад: Под заказ до 10 дней
Купить корреляционный течеискатель Искор-219 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru
Корреляционный течеискатель Искор-219 - назначение
- Поиск места разгерметизации трубопровода.
- Поиск подземных коммуникаций (кабели, трубопроводы) пассивным методом.
- Трассировка подземных коммуникаций с графическим отображением оси коммуникации и цифровым измерением глубины залегания;
- Поиск мест повреждения силовых кабелей индукционным и акустическими методами.
Преимущества
- наличие радиоканалов;
- высокая помехозащищенность;
- оперативность и скорость расчетов;
- ударозащищенные водонепроницаемые датчики;
- малые габариты и вес;
- высокая точность определения мест разгерметизации, удобство в эксплуатации;
- возможность обнаружения подземных коммуникаций в режиме «трасса» и отображением оси коммуникации и глубины залегания;
- проведение трассировки подземных коммуникаций в активном режиме от генератора.
Применение
- Системы водоснабжения и теплосети (распределительные и магистральные), выполненные из чугунных, стальных и пластиковых труб.
- Диагностика и контроль герметичности нефтепродуктопроводов, работающих в условиях высокого давления.

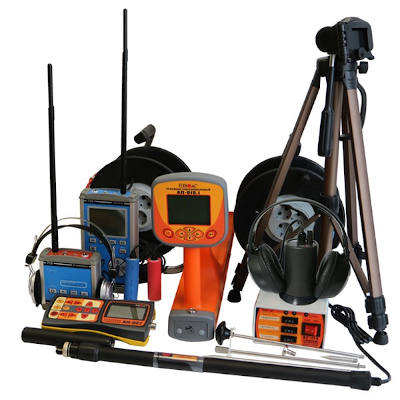

Комплект поставки
- Корреляционный течеискатель (ВУ) - 1 шт.
- Внешний модуль - 1 шт.
- Датчик - 2 шт.
- Антенна - 2 шт.
- Удлинитель сигнального провода на катушках (25 м) - 2 шт.
- Штатив - 1 шт.
- Сетевой адаптер - 2 шт.
- Аккумуляторные батареи Ni-Mh типа АА - 8 шт.
- Генератор АГ-144.1
- Приемник АП-019.1
- Приемник АП-027
- Акустический датчик АД-227
- Электромагнитный датчик ЭМД-247
- Руководство по эксплуатации
- Транспортные сумки
Корреляционный течеискатель Искор-219 - спецификация
| Диапазоны: (при скорости звука 1300м/сек) Точность Диаметр контролируемого трубопровода |
100, 250, 500, 1000, 2000 м 0,1% от диапазона 25 ... 800 мм |
| Дальность радиосвязи , м | до 200 |
| Минимальное давление в трубопроводе, кг/см2 | 1,5 |
| Фильтры: нижних частот/верхних частот Гц | 100, 300, 600/630, 1250, 2500 |
| Рабочие частоты коррелятора, Гц | 60 ... 5000 |
| Питание вычислителя коррелятора, В | аккумуляторы 4 шт. типа АА Ni-Mh, 2,3 А/ч |
| Радиосвязь с внешним модулем | 2,4 ГГц |
| Температура окружающей среды, ºС | -20 ... +40 |
| Дисплей | Графический, LCD, 320х240 точек |
| Защита корпуса от пыли и влаги | IP42 |
| Размеры | 125х227х45 мм |
| Масса | 1,0 кг |
Приёмник АП-027 - технические характеристики.
| Датчики | ЭМД/ДКИ/ДОДК/КИ | АД |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Вид принимаемого сигнала | Выбирается оператором как «непрерывный / импульсный» | Выбирается оператором как течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал) |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц. | Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…8,6 кГц | 0,09…2,2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 120 dB |
| Визуальная индикация | ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти» | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный сигнал. | |
| Головные телефоны - синтезированный звук ЧМ. | - | |
| Встроенный динамик - синтезированный звук ЧМ. | ||
| Питание | Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт. | |
| Время непрерывной работы, не менее | 20 часов | |
| Прочие характеристики | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 20ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 220 x 102 x 42 (мм) | |
| Масса электронного блока, не более | 0,46 кг | |
ЭМД - электромагнитный датчик;
ДКИ - датчик контроля качества изоляции;
ДОДК - датчик определитель дефектов коммуникаций;
КИ -клещи индукционные;
АД - акустическмй датчик.
Приемник АП-019.1 - технические характеристики.
| Центральная частота фильтра приемника, Гц | Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц |
| Добротность фильтра приемника (Q) | Не менее 100 |
| Широкая полоса (ШП), Гц | 40…8 000 |
| Подключаемые внешние датчики | КИ-110, НР-117, ДОДК-117, ДКИ-117 |
| Определение глубины залегания | Автоматически в режиме «ТРАССА» 0...9,99 м |
| Точность определения глубины залегания | ± 5% |
| Определение эффективного тока в трассе | Автоматически в режиме «ТРАССА» 0,01....9,99 А |
| Точность определения эффективного тока в трассе | ± 5% |
| Визуальная индикация | Графический LCD 320х240 с LED подсветкой |
| Звуковая индикация | Встроенный излучатель: синтезированный звук ЧМ звуковая индикация нажатия кнопок |
| Питание | 4…7В (4 элемента тип «С») |
| Время непрерывной работы от одного комплекта батарей | Не менее 20 час. |
| Диапазон температур эксплуатации / хранения, °С | -20…+60 / -30…+60 |
| Степень защиты от влаги и пыли | IP54 |
| Габаритные размеры, мм | 330х140х700 |
| Масса не более, кг | 2,1 кг |
Акустический датчик АД-227 - технические характеристики.
| Чувствительность, V/g | 5 |
| Габаритные размеры, мм | 105х75 |
| Масса, не более, кг | 1,5 |
Генератор АГ-114.1. Технические характеристики.
| Значения выходных мощностей (SIN), задаваемые пользователем, Вт | Автономно: 7,5 / 15 / 30 / 60 – непрерывно, 15 / 30 / 60 / 120 – импульсы. С дополнительным внешним питанием 12/24 В: 45 / 90 – непрерывно, 90/180 – импульсы. |
| Усилитель мощности (SIN) | CLASS D КПД 80% |
| Максимальное выходное напряжение (SIN), В | 220 - автономно, 330 - с доп. аккумулятором 12/24 В |
| Максимальный выходной ток (SIN), А | 10 |
| Частоты генерации (SIN), Гц | 512, 1024, 8192, чередование 3-х частот |
| Допустимое сопротивление нагрузки (SIN) | Любое |
| Диапазоны сопротивлений нагрузки в которых возможно достижение мощностей 7,5 и 180 Вт (SIN) | Для 7,5 Вт – 0,1…14500 Ом. Для 180 Вт – 1,8…500 Ом. |
| Согласование с нагрузкой (SIN) | автоматическое достижение заданной мощности |
| Частоты следования импульсов (УДАР), Гц | 0,5 / 1 / 2 |
| Время работы в автономном режиме при температуре окружающей среды 20ºС, не менее | «SIN» - 2 час при 60 Вт – непрерывно, 10 час при 120 Вт – импульсы. «УДАР» - 10 ч при максимальной частоте ударов 2 Гц |
| Питание | 2 автоном. аккум. 12 В/7 Ач, сетевой блок 15 В, внеш. аккум. 12/24 В, комбинированное: автоном. 12/24 В + внеш. 12/24 В. |
| Время зарядки автономного питающего комплекта, не более, час | 4 |
| Габаритные размеры, не более, мм | 250х215х165 |
| Вес не более, кг | 8,2 |
Электромагнитный датчик ЭМД-247 - технические характеристики.
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
Индуктивная антенна ИЭМ-301.3. Технические характеристики.
| Максимальная мощность, подводимая к «рамке», не более Вт | 10 |
| Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом | 36 |
| Тип корпуса | пластмассовый, герметичный |
