Трассоискатель Успех AГ-309.60М морозоустойчивый

Цена: По запросу
Склад: Под заказ до 10 дней

Купить трассоискатель Успех AГ-309.60М со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Мы работаем: Пн. - Чт. с 9 до 17, Пт. с 9 до 15 часов.

Доставка по Минску: самовывоз, возможна доставка в другие регионы РБ

Обзор трассоискателя Успех AГ-309.60М

Успех AГ-309.60М предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовых, сигнальных кабелей, трубопроводов) и поиска неисправностей кабельных линий. Позволяет быстро и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций. Работает до -30°С.

Задачи решаемые трассоискателем

  • Поиск неисправностей кабельных линий.
  • Определение положения подземных коммуникаций в режиме «Трасса» и «График».
  • Прямое цифровое измерение глубины их залегания на всех рабочих частотах.
  • Указание направления отклонения от оси коммуникации в режиме «Трасса».
  • Измерение силы тока в коммуникации.
  • Поиск дефектов коммуникаций при помощи внешних датчиков ДКИ-117 и ДОДК-117.
  • Функция «Выбор кабеля из пучка» при помощи датчика КИ-105.
  • Одновременная работа со встроенными и внешними датчиками.

Состав трассоискателя

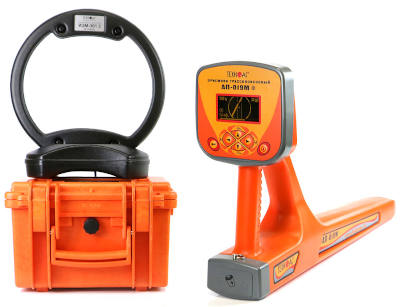

Успех АГ-309.60М состоит из приемника электромагнитного излучения АП-019М и генератора АГ-114.1, обеспечивающего электромагнитное излучение на искомой трассе.

Особенности приемника АП-019М

  • Пять вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
  • Полная поддержка энергосберегающих (импульсных) режимов работы трассировочных генераторов.
  • Большой жидкокристаллический индикатор с высоким разрешением и регулируемой яркостью подсветки.
  • Подключение дополнительных внешних датчиков расширяет перечень решаемых задач.
  • Поиск дефектов коммуникаций, в том числе поиск мест нарушения изоляции трубопроводов.
  • Идентификация отдельных кабелей, функция «выбор кабеля из пучка».
  • Одновременная работа со встроенными и внешним датчиками позволяет значительно повысить скорость и качество выполнения отдельных видов работ.
  • Расширенные возможности: вывод значения измеренной глубины залегания на индикатор на всех рабочих частотах; определение отклонения от оси трассы по индикатору в режиме «трасса»; определение типа подземной коммуникации.
  • Различные режимы индикации (цифровая, график).
  • Встроенное микропроцессорное управление максимально упрощает подготовку прибора к работе и предохраняет от ошибок оператора.
  • Корпус прибора изготовлен из высокопрочного окрашенного пластика и стоек к атмосферным воздействиям во всем диапазоне рабочих температур от -30°С до +60°С. Допускается использование приемника в полупогруженном состоянии в воде пресных водоемов.
  • Работа до -30°С.

Особенности генератора АГ-114.1 60 Вт

  • Прост в эксплуатации.
  • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
  • Возможность выбора мощности в зависимости от решаемых задач.
  • Автоматическое повторное согласование при изменении мощности.
  • Длительное время непрерывной работы от собственного аккумулятора.
  • Небольшие габариты и вес.

Комплект поставки

Генератор АГ-144.1; приёмник АП-019М; индукционная антенна ИЭМ-301.3; чехол; сумка; кабель для подключения внешнего питания; чехол солнцезащитный.

Трассоискатель Успех AГ-309.60М - спецификация

Приёмник АП-019М - технические характеристики.

Центральная частота фильтра приемника, Гц Переключаемая 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц
Добротность фильтра приемника (Q) Не менее 100
Широкая полоса (ШП), Гц 40…8 000
Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117
Определение глубины залегания Автоматически в режиме «ТРАССА» 0...9,99 м
Точность определения глубины залегания ± 5%
Определение эффективного тока в трассе Автоматически в режиме «ТРАССА» 0,01....9,99 А
Точность определения эффективного тока в трассе ± 5%
Визуальная индикация Графический LCD 320х240 с LED подсветкой
Звуковая индикация Встроенный излучатель:
синтезированный звук ЧМ
звуковая индикация нажатия кнопок
Питание 4…7В (4 элемента тип «С»)
Время непрерывной работы от одного комплекта батарей Не менее 20 час.
Диапазон температур эксплуатации / хранения, °С -30…+60 / -30…+60
Степень защиты от влаги и пыли IP54
Габаритные размеры, мм 330х140х700
Масса не более, кг 2,1 кг

Генератор АГ-114.1. Технические характеристики.

Значения выходных мощностей (SIN), задаваемые пользователем, Вт Автономно: 7,5 / 15 / 30 / 60 – непрерывно, 15 / 30 / 60 / 120 – импульсы.
С дополнительным внешним питанием 12/24 В: 45 / 90 – непрерывно, 90/180 – импульсы.
Усилитель мощности (SIN) CLASS D КПД 80%
Максимальное выходное напряжение (SIN), В 220 - автономно, 330 - с доп. аккумулятором 12/24 В
Максимальный выходной ток (SIN), А 10
Частоты генерации (SIN), Гц 512, 1024, 8192, чередование 3-х частот
Допустимое сопротивление нагрузки (SIN) Любое
Диапазоны сопротивлений нагрузки в которых возможно достижение мощностей 7,5 и 180 Вт (SIN) Для 7,5 Вт – 0,1…14500 Ом. Для 180 Вт – 1,8…500 Ом.
Согласование с нагрузкой (SIN) автоматическое достижение заданной мощности
Частоты следования импульсов (УДАР), Гц 0,5 / 1 / 2
Время работы в автономном режиме при температуре окружающей среды 20ºС, не менее «SIN» - 2 час при 60 Вт – непрерывно, 10 час при 120 Вт – импульсы.
«УДАР» - 10 ч при максимальной частоте ударов 2 Гц
Питание 2 автоном. аккум. 12 В/7 Ач, сетевой блок 15 В, внеш. аккум. 12/24 В, комбинированное: автоном. 12/24 В + внеш. 12/24 В.
Время зарядки автономного питающего комплекта, не более, час 4
Габаритные размеры, не более, мм 250х215х165
Вес не более, кг 8,2

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт 10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом 36
Тип корпуса пластмассовый, герметичный

Принадлежности

Накладная рамка НР-117. Датчик-определитель дефектов коммуникаций ДОДК-117. Клещи индукционные КИ 110. Датчик контроля качества изоляции ДКИ-117. Комплект внешнего аккумулятора для приемника.
