Кабелетрассоискатель Атлет AГ-320

Цена: По запросу

Склад: Под заказ

Купить Кабелетрассоискатель Атлет AГ-320 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Доставка по Минску: самовывоз, возможна доставка в другие регионы РБ.

Описание Атлет AГ-320

Кабелетрассоискатель "Атлет АГ-320" является комбинацией современного американского трассопоискового приемника Ridgid SR-20 и мультичастотного портативного генератора АГ-120Т.

Назначение кабелетрассоискателя

находить и точно определять местоположение подземных коммуникаций - силовые и сигнальные кабели, нефтепроводы, газопроводы, водопроводы, теплотрассы и т.д.;
определять глубину нахождения коммуникаций до 10 м;
проводить трассировку коммуникаций на удалении до 10 км от места подключения генератора;
проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.

Особенности приемника Ridgid SR-20

может отслеживать любую частоту от 10 Гц до 35000Гц;
8 многонаправленных антенн позволяет выводить на дисплей схематичное отображение искомой коммуникации в виде прямой линии;
необходимая для поиска коммуникаций информация (рабочая частота, уровень сигнала, интенсивность сигнала, глубина залегания и пр.) выводится на дисплей в автоматическом режиме.

Особенности генератора

автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;
возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой);
автоматические выключения генерации при длительном простое.

Комплект поставки

Генератор АГ-120Т; приёмник Ridgid SR-20; индукционная антенна ИЭМ-301.3; источник питания для зарядки генератора и кабели; кабель подключения внешнего аккумулятора генератора; кабель подключения нагрузки; отвертка; контакт магнитный АГ120.02.090; штырь заземления АГ110.02.004; кабель с крокодилами; сумка для антенны; сумка для генератора; кейс для приемника; сумка для комплекта; руководство по эксплуатации.

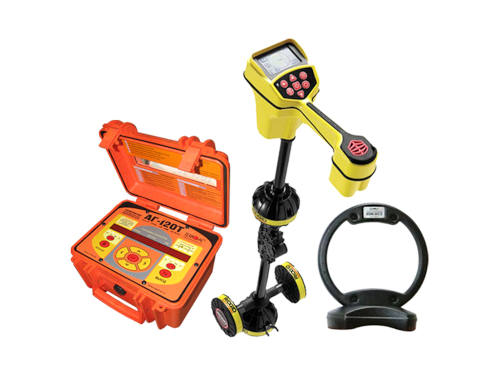

Кабелетрассоискатель Атлет AГ-320

Приёмник Ridgid SR-20 - технические характеристики.

Частоты работы
- по умолчанию	50(60) / 100(120) / 128 / 1024 / 8192 / 32768 Гц
- определяемые пользователем	0,01…35 кГц
Частоты работы режима «Зонд»
- по умолчанию	512 Гц
- предварительно заданные	16 / 640 / 850 / 8192 / 16384 / 32768 Гц
- определяемые пользователем	0,01…35 кГц
Диапазон частот «Широкая полоса»	<4 кГц
	4 кГц...15 кГц
	>15 кГц
Определение глубины залегания трассы	до 10 м
Точность определения глубины залегания	0,05 м
Источник питания	4 элемента тип «С»
Время непрерывной работы от одного комплекта аккумуляторов	Не менее 15 часов
Диапазон температур эксплуатации / хранения	-20…50 / -20…60°С
Габаритные размеры	284х109х790 мм
Масса без элементов питания	1,8 кг

Генератор АГ-120Т - технические характеристики.

Частоты генерируемого сигнала	Диапазон 200...9999
Режимы генерации
режим 1	непрерывный
режим 2	кратковременные посылки импульсов
режим 3	трехчастотный
Выходные параметры
Выходной ток
максимальный в ручном режиме: - непрерывная и трехчастотная генерация, А - импульсные посылки, А	10 15
Максимальное выходное напряжение, В
- при работе в безопасном режиме - при автономном питании - с добавлением внешнего аккумулятора 12В - при питании от сетевого блока	24 220 330 140
Максимальная выходная мощность при полностью заряженных аккумуляторах, Вт
- при автономном питании	120 непрерывно и «3F»
- с добавлением внешнегоаккумулятора 12В	180 непрерывно и «3F»
- от сетевого блока питания, Вт	70
Допустимое сопротивление нагрузки	любое (0…∞)
Согласование с нагрузкой	автоматическое
Конструктивные параметры
Габаритные размеры электронного блока (кейса), не более, мм	305х270х194
Масса электронного блока, не более, кг	12
Диапазон эксплуатационных температур, °С	-30 …+60

Индуктивная антенна ИЭМ-301.3. Технические характеристики.

Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8928 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный
