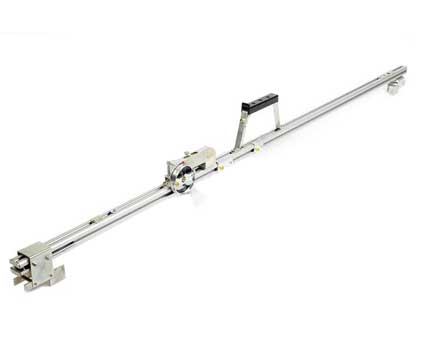

Шаблон путевой ЦУП-1, ЦУП-3
Склад: Под заказ
Купить Шаблон путеизмерительный ЦУП со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru
Шаблоны путеизмерительные ЦУП-1, ЦУП-3 предназначены для контроля геометрических параметров железнодорожного полотна.
Шаблоны путевые выпускаются в 2-х исполнениях.
Шаблон ЦУП-1 предназначен для контроля железнодорожного пути: ширины колеи, возвышения одного рельса относительно другого, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника или усовика и контррельса, бокового износа головки рельса.
Шаблон ЦУП-3 предназначен для контроля ширины колеи и возвышения одного рельса относительно другого.
В этих шаблонах измерения производятся на уровне 16 мм ниже поверхности катания головки рельса.
Данные шаблоны могут использоваться, как при строительстве, так и во время эксплуатации и ремонта железнодорожных путей, линий метрополитена.
Средний срок службы шаблонов не менее 10 лет.
Аналогами шаблона путеизмерительного ЦУП-1 являются путевые шаблоны ПШ-1520 и 08809.
Аналогами ЦУП-3 являются путевые шаблоны ПШ-1520П и 08809-1.
Комплект поставки
Шаблон, паспорт, инструкция, свидетельство о поверке
Шаблоны путевые ЦУП. Технические характеристики.
| Диапазон измерений ширины колеи, мм | 1510-1550 |
| Диапазон измерений возвышения одного рельса относительно другого (приведенного к базе 1600 мм), мм | 0-160 |
| Диапазон измерений ординат переводных кривых (для ЦУП-1), мм | 100-1480 |
| Диапазон измерений ширины желобов (для ЦУП-1), мм | 40-400 |
| Диапазон измерений расстояния между рабочими гранями сердечника и контррельса (для ЦУП-1), мм | 1460-1500 |
| Диапазон измерений расстояния между рабочими гранями усовика и контррельса (для ЦУП-1), мм | 1420-1460 |
| Цена деления линейных шкал, мм | 1 |
| Цена деления шкалы возвышения одного рельса относительно другого, мм | 2 |
| Цена деления ампулы уровня, угловые секунды | 60±30 |
| Погрешность шаблонов при измерении ширины колеи, ординат переводных кривых, ширины желобов, расстояния между рабочими гранями сердечника или усовика и контррельса, мм, не более | ±0,5 |
| Погрешность шаблонов при измерении возвышения одного рельса относительно другого, мм, не более | ±1 |
| Сопротивление электроизоляции между упорами, МОм, не менее | 20 |
| Габаритные размеры не более, мм | 1710х100х255 |
| Масса не более, кг | 4 |
