Кабелеискатель Успех КБИ-106
Склад: Под заказ до 10 дней
Купить Кабелеискатель Успех КБИ-106 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru
Описание Кабелеискателя Успех КБИ-106

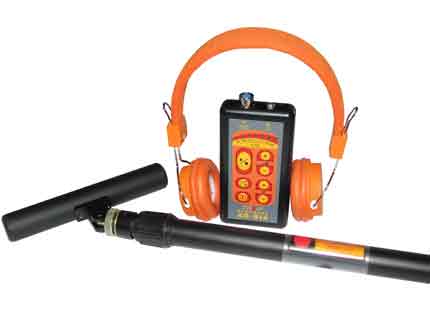

Кабелеискатель Успех КБИ-106 состоит из приёмника АП-014, электромагнитного датчика (приемной антенны) ЭМД-247, головных телефонов.
Назначение
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы под катодной защитой) на глубине до 6 м;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
Принцип работы кабелеискателя
Принцип работы основан на явлении электромагнитной индукции.
Электромагнитный датчик регистрирует переменное электромагнитное поле, которое создается над поверхностью земли вблизи коммуникации, и преобразует зарегистрированное электромагнитное поле в электрический сигнал. Электрический сигнал поступает в приёмник, где происходит выделение и усиление сигнала той частоты на которую настроен приемник. Место максимального сигнала соответствует оси искомой коммуникации. Оператор по сигналу в головных телефонах и светодиодному индикатору определяет месторасположение трассы и возможные дефекты коммуникации.
Поиск трассы в пассивном режиме
В пассивном режиме поиск трассы производится без использования трассировочного генератора. Источником электромагнитного поля в данном случае являются токи частотой 50 Гц в кабелях под сетевым напряжением и 100 Гц в трубопроводах с катодной защитой.
Методы трассировки кабелеискателем
- Метод максимума.
- Метод минимума.
- Измерение глубины залегания косвенным методом.
- Определение места пересечения кабеля с коммуникациями.
Приемник АП-014
Приемник АП-014 имеет габариты сотового телефона, встроенный микропроцессор, мембранную клавиатуру и светодиодный индикатор из семи светодиодов.
Функции приемника АП-014
- Выбор рабочей частоты - 50 Гц, 100 Гц, 512 Гц, 1024 Гц, 8192 Гц, 32768 Гц, Широкая полоса (0,05...8,60 кГц).
- Увеличение, уменьшение чувствительности приемника.
- Изменение способа звуковой индикации - режим генерации звука, режим натурального звука, режим встроенного динамика.
- Увеличение и уменьшение уровня громкости наушников.
- Режим Стоп - отключает звуковую индикацию, светодиодный индикатор отображает уровень входного сигнала, полученный при последнем измерении.
Электромагнитный датчик ЭМД-247
Электромагнитный датчик состоит из резонансной ферритовой магнитной антенны и штанги. Частоты резонанса антенны: 50 Гц, 100 Гц, 512 Гц, 1024 Гц , 8192 Гц и 32768 кГц. Коммутация резонанса – принудительная и управляется приемником.
Штанга ЭМД - раздвижная. Антенна электромагнитного датчика относительно штанги может принимать три положения: под углом 0, 45, 90 градусов.
Комплект поставки
Приёмник АП-014; электромагнитный датчик ЭМД-247; головные телефоны; батарейка типа AA - 2 шт. сумка, паспорт.
Кабелеискатель Успех КБИ-106 - технические характеристики
Приёмник АП-014
| Датчики | ЭМД-247 | АД-227 |
| Вид работы в зависимости от датчика | Определяется автоматически, при подключении датчика | |
| Частоты переключаемых полосовых фильтров | Центральная частота квазирезонансного фильтра 50…60 Гц /100 Гц /512 Гц / 1024 Гц / 8192 Гц / 33 кГц. | Не переключаемый диапазон 0,31… 2,00 кГц. |
| «Широкая полоса» (частотный диапазон) | 0,05…2 кГц | 0,31…2 кГц |
| Коэффициент усиления электрического тракта и динамический диапазон входного сигнала | 100 dB | 100 dB |
| Визуальная индикация | Светодиодная шкала – 7 значений. | |
| Звуковая индикация | Головные телефоны – натуральный широкополосный или отфильтрованный
сигнал. Головные телефоны - синтезированный звук ЧМ. Встроенный излучатель - синтезированный звук ЧМ. | |
| Питание | Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5В 2 шт. | |
| Время непрерывной работы | до 8 часов | |
| Точность определения трассы | ±0,3 м | |
| Прочие характеристики | ||
| Допустимый диапазон температур окружающей среды при эксплуатации | -30ºС…+50ºС | |
| Класс защиты от внешних воздействий | IP54 | |
| Габаритные размеры электронного блока | 145x70x24 мм | |
| Масса электронного блока, не более | 0,15 кг | |
Электромагнитный датчик ЭМД-247. Технические характеристики.
| Тип преобразователя | резонансная ферритовая магнитная антенна |
| Частота резонанса, Гц | 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц |
| Тип питания | От приемника |
| Коммутация резонанса | Принудительная (управляется приемником) |
