Кабелеискатель Успех 3Д

Цена: По запросу

Склад: Под заказ до 15 дней

Купить Кабелеискатель Успех 3Д со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Обзор кабелеискателя

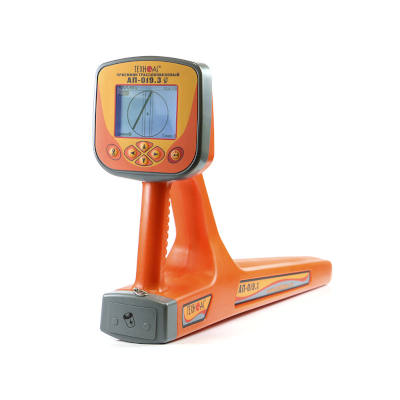

Кабелеискатель Успех 3Д - моноблочный приемник с большим ЖК дисплеем, что позволяет выводить на экран изображение трассы и глубины залегания. Встроенный в кабелеискатель GPS\ГЛОНАСС приемник позволяет определять и записывать в память прибора географические координаты нахождения коммуникации. Режим «Зонд» кабелеискателя позволяет выполнять трассировку НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (в комплект поставки не входит).

Назначение кабелеискателя

Поиск электрических кабелей под напряжением.
Поиск и трассировка подземных инженерных коммуникаций (газопроводов, трубопроводов, силовых и телефонных кабелей).
Определение залегания подземных коммуникаций на глубине до 10 м.
Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций.
Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.

Режимы поиска кабелеискателя

Режим Трасса - на индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
Режим График - на индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте.
Режим «График+» - при трассировке коммуникации на индикаторе приемника одновременно с положением трассы и графиком изменения сигнала на рабочей частоте отображается положение рядом проходящего кабеля (если он есть) под сетевым напряжением 50Гц (60Гц).
Режим Минимум - максимум - на индикаторе одновременно отображаются графики сигнала в режиме минимум и в режиме максимум, что позволяет производить точную локализацию магистрали и поиск дефектов коммуникации.
Режим 2-частоты. В этом режиме реализована функция своя коммункция - чужая коммуникация.
Определение координат коммуникации. Встроенный GPS/ГЛОНАСС приемник непрерывно определяет текущие координаты трассоискателя. Нажатием кнопки на панели управления в память приемника сохраняются дата, время, текущие координаты а также измеренные параметры в данной точке: глубина залегания и величина тока.

Особенности приемника АП-019.3

Современный цифровой трассопоисковый приемник-моноблок АП-019.3.
Изображение трассы на экране прибора.
Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии.
Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации.
Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).
Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора.
Дополнительные функций при подключении внешних датчиков.
Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, широкая полоса 40...8000 Гц, радио 8...40 кГц).
Меню на двух языках (русский и английский).
Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.

Программа обработки данных MapProgram

Данная программа предназначена для считывания сохранённых точек с АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».

Скачивание данных в компьютер происходит через USB порт.

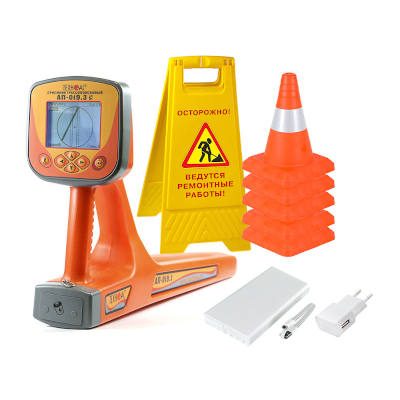

Комплект поставки

Трассопоисковый приемник АП-019.3.
Батарейка типоразмер R14 алкалиновая - 4шт.
Кабель USB 2.0 AM-mini USB 1 м.
Диск CD c программой.
Пакет 25х30+4 ант. с липким слоем из ВП2-10-90
Пакет 14х22+4 ант. с липким слоем из ВП2-10-90
Power Bank, 10 000 mAh
Конус дорожный, высота 30 см - 5 шт.
Аварийный знак "Люк открыт" или "Идут работы"
Сумка для приемника (чехол 53212)
Руководство по эксплуатации - 3шт.
Паспорт

Приёмник АП-019.3 - технические характеристики.

Квазирезонансные частоты фильтров	50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц
Диапазон частот «Широкая полоса»	0,04…8 кГц
Частота фильтра в режиме «Зонд»	512 Гц
Диапазон частот «Радио»	8…40 кГц
Динамический диапазон входных сигналов	120 дБ
Количество встроенных датчиков	4
Максимальная чувствительность (Режим «График» f0= 33 кГц, некогерентные помехи +10 дБ в диапазоне от 31...до 35 кГц )	5 мкА на расстоянии 1 м
Объем памяти модуля GPS	2300 «точек»
Подключаемые внешние датчики	КИ-105, КИ-110, НР-117, ДОДК-117, ДКИ-117 (пр-во «ТЕХНО-АС»)
Управление чувствительностью	- автоматическое – для 2D отображения «Трасса» - полуавтоматическое / ручное (по выбору) – для режимов «График», «График+», «MIN&MAX» и «Зонд» - автоматическое / ручное (по выбору) – для режима «2 частоты»
Определение глубины залегания трассы	- 0...10 м - автоматически в режиме «Трасса» - по нажатию кнопки в режиме «Зонд»
Точность определения глубины залегания	±5%
Измерение тока принимаемого сигнала	- 0,01...9,99 А - автоматически в режиме «Трасса»
Точность определения оси коммуникации, в % от глубины залегания	±5%
Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов	при совместной работе с трассировочными генераторами пр-ва «ТЕХНО-АС» («Импульсный» режим)
Визуальная индикация	LCD дисплей, 320х240 пикселей, LED подсветка
Индицируемые параметры	- 2D визуализация положения трассы относительно прибора - глубина залегания трассы - ток сигнала - графики уровня сигнала - сила сигнала - параметры настройки и управления
Звуковая индикация	встроенный излучатель: - синтезированный звук ЧМ - звуковая индикация нажатия кнопок
Источник питания	4…7 В: - 4 элемента тип «С» - внешний аккумулятор (Power Bank - опция)
Время непрерывной работы от одного комплекта щелочных батарей	не менее 20 часов
Автоматическое отключение питания при бездействии для экономии заряда	после 30 минут
Диапазон температур эксплуатации / хранения	-20…+60 / -30…+60°С
Степень защиты корпуса	IP54
Габаритные размеры	330х140х700 мм
Масса	2,45 кг
