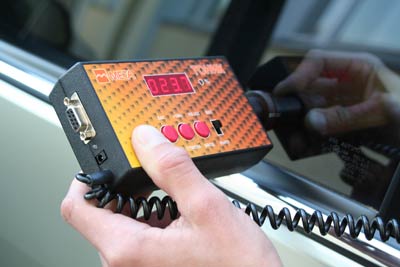

Тоник - измеритель светопропускания стекол

Тоник предназначен для определения светопропускания стекол тонированных и затемненных различного назначения толщиной до 20 мм, в том числе автомобильных.

Прибор может использоваться органами государственной автоинспекции и транспортной инспекции в качестве средств технического контроля по требованиям безопасности дорожного движения, на диагностических центрах технического осмотра, на предприятиях, выполняющих тонирование автомобильных стекол.

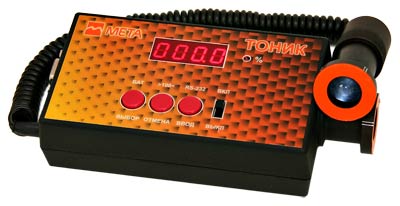

Прибор состоит из следующих функциональных узлов: измерительного блока с фотоприемником, осветителя подключаемого кабелем к измерительному блоку, автономного зарядного устройства.

Принцип работы прибора

Определене светопропускания стекол основано на измерении в относительных единицах величины светового потока, пропускаемого стеклом, относительно общего падающего светового потока. Спектральная чувствительность фотоприемника прибора имеет характеристику, соответствующую кривой чувствительности глаза в диапазоне 400 - 750 нм.

Световой поток c осветителя поступает на фотоприемник сквозь тестируемое стекло или без него в зависимости от режима работы. Сигнал c фотоприемника обрабатывается узлом управления.Результаты измерений и сопроводительная информация отображаются на 4-х разрядном индикаторе и сопровождаются звуковой сигнализацией при значениях светопропускания ниже порога, установленного Пользователем.

В приборе предусмотрен ввод регистрационного номера транспортного средства. Возможна передача протокола измерений в ПЭВМ автоматических линий технического контроля автомобилей через порт RS-232.

Прибор питается от автономного аккумулятора, установленного в корпусе. Уровень заряда аккумулятора отображается на индикаторе прибора.

Алгоритм определения светопропускания стекла прибором предусматривает две операции:

• калибровка уровня 100% с измерением исходного светового потока Фо при просвечивании чистого воздуха между осветителем и фотоприемником;
• измерение светового потока, ослабленного тестируемым стеклом, установленным между осветителем и фотоприемником, с вычислением относительного светопропускания тестируемого стекла в процентах от падающего светового потока.

Достоинства Измерителя светопропускания стекол Тоник:

• измерение светопропускания как нейтральных, так и цветных стекол;
• точность измерений не зависит от толщины стекол;
• автоматическая настройка базового отсчета и звуковая сигнализация превышений пороговых значений светопропускания;
• полная автоматизация измерения и документирование результатов;
• передача результатов измерений на центральный компьютер;
• автономное питание до 10 часов непрерывной работы;
• ввод регистрационного знака автомобиля в протокол измерений;
• память результатов трех последних измерений;
