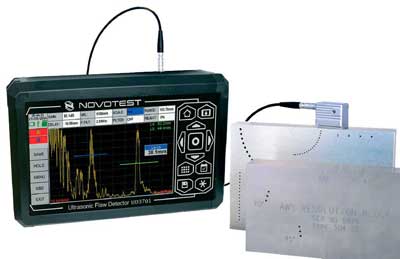

Ультразвуковой дефектоскоп NOVOTEST УД3701

Цена: По запросу

Склад: Под заказ

Купить Ультразвуковой дефектоскоп NOVOTEST УД3701 со склада в Минске, уточнить цену и наличие товара можно позвонив нам по телефонам:
(375-17) 3739371, 3746287,
либо отправив заявку по адресу: advant-mpi@mail.ru

Ультразвуковой дефектоскоп NOVOTEST УД3701 предназначен для обнаружения внутренних дефектов (несплошности и неоднородности) материалов в изделиях и сварных швах, измерения глубины и позиции их залегания, измерения толщины и измерения скорости распространения и затухания ультразвуковых волн в материалах (металлы, пластмассы, стекло и пр.).

Большой сенсорный экран, легкий, эргономичный ударопрочный металлический корпус, современные электронные компоненты, широкие функциональные возможности делают NOVOTEST УД3701 незаменимым инструментом современного дефектоскописта.

Назначение дефектоскопа

контроль качества сварных швов.
поиск внутренних дефектов в материале.
определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала.
измерение толщины изделия.

Основные функции

Диапазон частот с плавной регулировкой от 0.2 до 10MHz
Два независимо управляемых входа (А и Б)
Автоматическое или ручное построение кривой ВРЧ (32 точки)
Два вида представления сигналов: детектированый и радио
Построение и обработка в дефектоскопе A, B разверток
Режимы: огибающей, заморозки и отображения хода луча
Память результатов и настроек, соединение с компьютером
Дальнейшая обработка результатов с использованием специальной компьютерной программы
Большой 7 дюймовый тачскрин
Минимальный вес 1,1 кг для полноформатного ультразвукового дефектоскопа
Выгодная цена

Комплект поставки

ультразвуковой дефектоскоп NOVOTEST УД3701 (электронный блок)
преобразователи:
- тип П111 – 1 шт
- тип П121 – 1 шт
кабель соединительный Lemo-Lemo
аккумулятор
зарядное устройство
кабель для подключения к компьютеру
контактная жидкость
паспорт
руководство пользователя
кейс.

Технические характеристики

Интерфейс

Развертка	мин.: 0 - 6 мкс макс.: 0 - 1000 мкс с шагом 25 нс
Задержка	от 0 мкс до 1000 мкс с шагом 25 нс
Максимальная толщина контролируемого материала	до 6000 мм (эхо-режим) для стали
Диапазон скоростей	1000 - 9999 м/с
Задержка в призме	0 - 100 мкс с шагом 25 нс
Демпфирование	50 ом
Входной импенданс	50 ом / 600 ом
Зондирующий импульс	импульс, амплитудой 100, 200 или 300 В, с изменяемой длительность от 25 до 500 нс, с шагом 25 нс
Частота повторений ЗИ	автоматически регулируемая от 10 до 100Гц
Аналоговый усилитель	широкополосный 0.4-20 МГц (-6 дБ)
Диапазон регулировки усиления	125 дБ, с шагом 0.5 дБ
Временная Регулировка Чувствительности (ВРЧ)	диапазон до 70 дБ, 12 дб/мкс с построением кривой по 16 опорным точкам введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)	построение по 16 точкам, регулируемая по высоте
Зоны контроля	две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 100% высоты экрана, индивидуальная логика определения дефектов
Детектирование	Позитивная или негативная полуволна, полная, радио-сигнал (во всем диапазоне сканирования), Б-скан
Отсечка	компенсированная, 0 - 90% высоты экрана
Автоматическая Сигнализация Дефектов (АСД)	световая для каждой зоны отдельно и звуковая, индивидуальная логика определения дефекта в зоне
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды	в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние
Дисплей	7" тачскрин 155 х 85 мм
Память	Ограничена емкостью CD карты
USB, Bluetooth опционально
Разъемы преобразователей	2 Lemo
Аккумулятор	Li-Ion 12 a/ч
Время работы	до 10 часов
Напряжение питания	5 в.
Диапазон рабочих температур	от -30?C до +55°C
Размер (В x Ш x Д)	50 мм x 150 мм x 250 мм
Масса	1,1 кг

Принадлежности

дополнительные преобразователи к дефектоскопу
дополнительные кабели к дефектоскопу
дополнительное зарядное устройство
стандартные образцы (СО-1, СО-2, СО-3, СО-3Р и другие)
стандартные образцы предприятия с отражателями типа зарубка, плоскодонное сверление и другие
стандартные образцы предприятия для настройки глубиномера (ступенька)
контактная жидкость (гель) для ультразвукового контроля
